DTU的构成部分

一、基本概念(DTU)

数据传输单元DTU (Data Transfer unit),是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。

二、特点


DTU最基本的用法是:在DTU中放入一张开通GPRS功能的SIM卡,DTU上电后先注册到GPRS网络,然后通过GPRS网络和数据处理中心建立连接,如右图所示。这条连接涉及了无线网络运营商,因特网宽带供应商,用户公司的网络情况,以及用户的电脑配置等环节,因此要建立这条连接需要把各部分都配置好。在本质上,DTU和数据处理中心建立的是SOCKET连接。

DTU是SOCKET客户端,数据处理中心是SOCKET的服务端。SOCKET连接有TCP协议和UDP协议之分,DTU和中心要使用相同的协议,这个一般都有配置软件进行配置。给DTU配置好中心的IP地址和端口号后,则把DTU通过串口和用户的设备相连。在如图所示中,DTU和水文、电力、气象、环保等设备连起来放置在现场。DTU上电后首先注册到移动的网络,然后发送建立SOCKET的请求包给移动,移动把这个请求发送到因特网。

中心的服务端软件接收到请求后建立连接,并发送应答信息。DTU发送的请求信息是因特网上的数据包,有一些原因会阻止中心收到连接请求包,这样也就不能建立连接。最常见的有中心的电脑上有杀毒软件、防火墙等把这些数据包给屏蔽了。另一是中心电脑是通过路由器上网的,在路由器上要设置数据转发。SOCKET连接建立后就可以双向通信了。

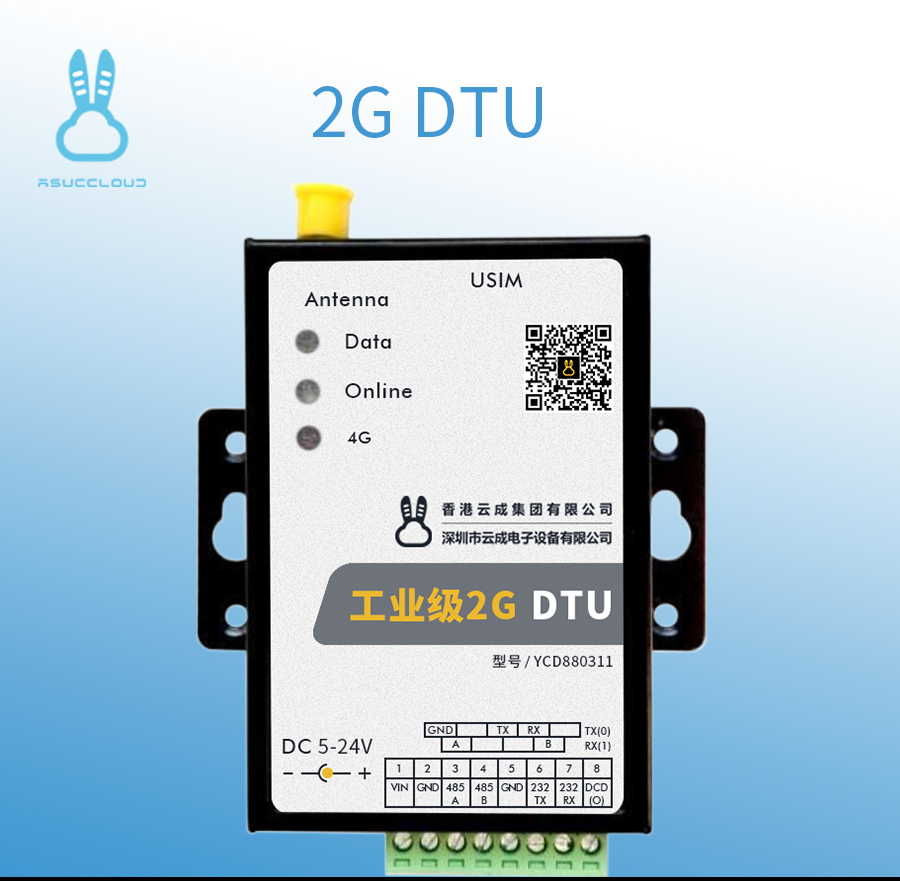

DTU


三、DTU构成

DTU 硬件组成部分主要包括CPU控制模块、无线通讯模块以及电源模块 DTU 优点;组网迅速灵活,建设周期短、成本低; 网络覆盖范围广; 安全保密性能好;链路支持永远在线、按流量计费、用户使用成本低;CPU:工业级高性能ARM9嵌入式处理器,带内存管理MMU,200MPS, 16KB Dcache,16KB Icache。


四、应用

DTU的主要功能是把远端设备的数据通过无线的方式传送回后台中心。如右图所示,要完成数据的传输需要建立一套完整的数据传输系统。在这个系统中包括:DTU,客户设备、移动网络、后台中心。在前端,DTU和客户的设备通过232或者485接口相连。DTU上电运行后先注册到移动的GPRS网络,然后去和设置在DTU中的后台中心建立SOCKET连接。后台中心作为SOCKET的服务端,DTU是SOCKET连接的客户端。因此只有DTU是不能完成数据的无线传输的,还需要有后台软件的配合一起使用。在建立连接后,前端的设备和后台的中心就可以通过DTU进行无线数据传输了,而且是双向的传输。

DTU已经广泛应用于电力、环保、LED信息发布、物流、水文、气象等行业领域。尽管应用的行业不同,但应用的原理是相同的。大都是DTU和行业设备相连,比如PLC,单片机等自动化产品的连接,然后和后台建立无线的通信连接。在互联网日益发展的今天,DTU的使用也越来越广泛。它为各行业以及各行业之间的信息、产业融合提供了帮助。
