工业路由器的PPPoE协议原理是什么?以太网PPPoE是如何工作的

    众所周知,工业路由器的PPPoE协议,是一种常见的拨号上网方式,那它的原理是什么呢?今天是深圳云成电子小编为您解答!

    互联网本质上只是一个非常大的计算机网络,并且在许多方面与局域网(LAN)并无不同。但是有一些重要的区别。由于互联网提供商及其服务器的规模和功能,全球网络也需要自己的技术。这项技术以所谓的“以太网点对点协议”(PPPoE)的形式出现。该协议的作用是什么?

    为什么需要通过以太网的点对点协议?

    要建立Internet连接,本地PC(或其他类似的终端设备)必须通过路由器连接到Internet。访问由Internet服务提供商(ISP)提供,该服务提供商还需要检查客户端是否真正具有访问授权。当互联网通过ISDN进入私人家庭时,点对点协议(PPP)用于执行此检查。在此过程中,拨入媒体(调制解调器或路由器)将直接连接到Internet提供商的节点。提供商验证数据并清除通往互联网的方式。

    对于Internet服务提供商而言,PPP的优势在于该协议使他们不仅可以检查访问授权,还可以确定数据的传输量和拨入时间。从那时起,提供商就从该协议中受益,那时为网络使用支付少量费用是正常的。随着DSL的兴起以及每个家庭同时使用一个以上的设备开始使用互联网这一事实,一项新技术就变得必要。

    PPPoE协议具有与PPP相同的优点,但是它允许该技术在以太网上运行。同时,该网络技术是所有地方的标准,可实现复杂而快速的连接。数据包熟悉的PPP部分已集成到以太网帧中。

    以太网上的PPP如何工作

    PPPoE是TCP/IP协议堆栈的一部分–位于最底层:网络访问。网络在两个不同的阶段起作用,进而影响设置。它从PPPoE发现开始。在此步骤中,协议确定节点的MAC地址以便使用它来访问Internet。该搜索是通过广播进行的:数据包被发送到没有特定目的地的网络。然后,该节点(也称为存在点(PoP))进行响应并在两个网络参与者之间创建一个通信层。

    接下来,第二阶段开始:PPPoE会话。在此阶段协商细节。例如,节点检查客户端的访问授权。随后是实际的Internet使用-但这仍然是PPPoE会话阶段的一部分。

    您可以通过以太网帧的类型字段确定哪个阶段处于活动状态。在这里,您可以找到0x8863进行发现或0x8864进行会话。类型字段后跟PPPoE帧,该帧嵌入在以太网帧的数据字段中。PPPoE部分也可以分配给不同的部分。首先,发送PPPoE版本。但是,由于协议只有一种版本,因此始终在此处指定值1。接下来是PPPoE类型,也始终由1表示。

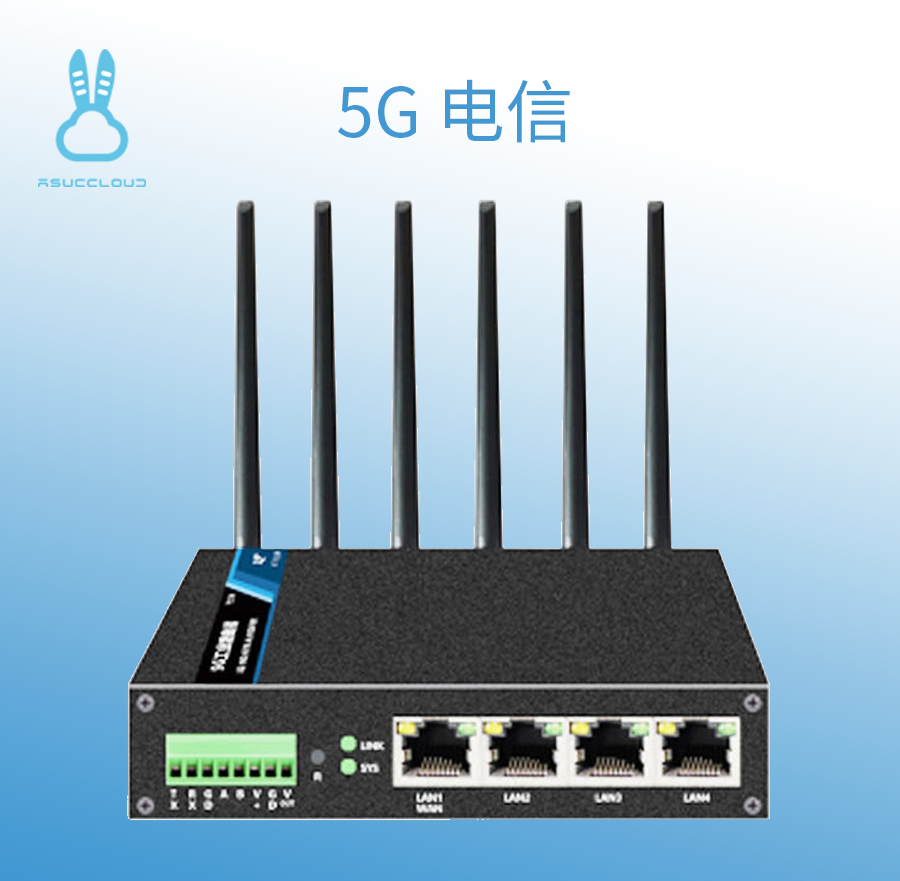

工业路由器

    尽管前两个部分每个仅占用4位,但随后是1字节(即8位)的代码字段。这对于PPPoE发现阶段非常重要,并显示两个通信参与者都位于哪个步骤中。如果您已经处于会话阶段,则该字段仅包含值0x00。但是,在发现阶段可能有五个不同的值:

    ●0x09:PPPoE主动发现启动(PADI)

    ●0x07:PPPoEActiveDiscovery优惠(PADO)

    ●0x19:PPPoE主动发现请求(PADR)

    ●0x65:PPPoE活动发现会话确认(PADS)

    ●0xa7:PPPoE主动发现终端(PADT)

    因此,发现阶段从广播(PADI)开始。在此步骤中,客户端还发送其MAC地址,以便随后可以接收响应。来自PoP的以下数据包包含其自己的MAC地址和名称(PADO)。多个节点很可能响应客户端的广播。然后,根据名称,本地计算机或路由器必须确定其希望与哪个PoP连接。它通过另一个消息(PADR)将此决策传达给相关节点。PoP随后再次联系网络参与者,确认连接,并为设备分配会话ID(PADS)。客户端然后连接到Internet。如果其中一个参与者希望终止连接,则将其与最终数据包(PADT)传送给另一台设备。

    在建立连接并且存在点已发出会话ID之后,框架中的其他字段将起作用。首先,在此输入会话ID。这允许识别所有后续数据包。接下来,指示最终有效载荷字段的长度。这样可以确保在传输过程中不会丢失任何信息。以下协议字段提供有关有效负载使用哪种协议(例如IPv4或IPv6)的信息。这三个字段的长度均为两个字节。该有效载荷字段终于包含用于传输的实际数据。该部分的长度可以变化(尽管它是预先通信的),并且可以得出PPPoE帧的结论。

    以上就是工业路由器相关知识,想要了解更多请关注深圳云成电子官网或致电深圳云成电子!
